ニフテックパ−ツ説明
◆リンケージロッド
R22012Z〜R22200Z  SUS(ステンレス)ネジロッド M2サイズ \240〜\300
R23010Z〜R23195Z SUS(ステンレス)ネジロッド M2.3サイズ
\240〜\300
RCヘリコプタ−には欠かせないリンケ−ジロッドのハイグレ−ド品です。 一般に各社キットに含まれているものはコスト面、加工性の容易さから鉄製ロッドが多く使用されておりますが鉄製ロッドは長く使用していると錆びやすく、また軟質材の場合はたわみが出ることがあります。ニフテック製ステンレスリンケ−ジロッドは特製の硬質ステンレス材を使用していますので、たわみに強く錆びにくいので多くのマニアの方々に使われています。 主要サイズは5mm刻みに揃えてありますので各社各キットにご使用いただけます。*ご注意M2は先径が太い為、スチールナット等はねじ込み不可。相方がプラスチック系であれば可能です。M2.3の方はM2.3スチールナット等OK。
SUS(サス)リンケージロッドまたは、ネジロッドなどと呼び方は色々あります
太さが2種類ございまして、M2サイズはHIROBO製に使われています。
M2.3サイズは日本遠隔制御(JR)で主に使われている太さです。

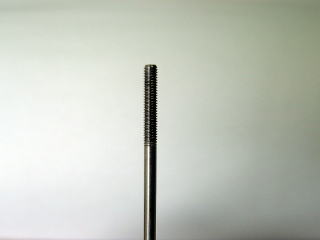

ネジの部分は転造加工によりM2.0(実際はφ1.99〜2.03mm)、
*ご注意(M2のナットは入りません。)
M2.3(φ2.12〜2.25mm)。
ネジの部分は10〜12mmです。
(飛行機用片ねじ品番R22201 M2.0x200のみ約15mm)
ネジロッドにロッドエンドを取付るには左記の工具があればスムーズに作業がはかどります。

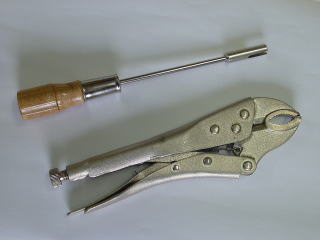

写真の上段はロッドエンドドライバー。 下段はバイスプライヤーとかロッキングプライヤーという名前です。(メーカーによって呼び名がまちまちです。)
@、ネジロッドをはさんで固定します。
ペンチと違って滑りません。
がっちり挟んでいます。
Aロッドエンドをはめ込みます。 Bロッドエンドドライバーを使えば手が痛くありません。最低5mmぐらいはねじ込みます。
反対側にも同じ様に取付て、最後はキットの説明書にしたがって長さを決めれば完成です。
M2サイズ−12、16、20、25、30、35、40、42、
45、50、55、60、65、70、75、
80、85、90、 95、100、105、110、115、120、125、
130、135、140、145、
150、155、160、200、200片ネジ
以上34サイズ
M2.3サイズ−10、12L、16、20、25、30、35、40、45、50、
55、60、65、70、
 75、 80、85、90,95、100、105、110、115、120、125、130、135、140、
145、150、 155、160、190、195、200片ネジ  以上35サイズ
(12mmのみ左ネジ)
1袋の入り数は 10mm〜160mm..4本,
 190mm〜200mm..2本
R15012〜R15082
M1.5サイズの硬質ステンレスネジロッド
12,16,20,22,24,47,67,82mmの8サイズ
 ネジ部6mm
各1袋 4本入り ¥250(税別)
M1.5のロッドエンドもございます。
R22420,R23420
 エクステンションジョイント M2、M2.3外径φ4mm内径M2XP0.4およびM2.3のアルミ製ロッド延長用のジョイントです。ロングサイズのロッドが必要なとき等、ロッド同志を接続するのに使用します。深さは7mmのネジ穴になっております。M2用はシルハ゛ー、M2.3用はゴールドアルマイト処理をしてあります。
2個入  ¥250(税別)
R23422
M2.3 ロッドジョイントネジ加工のされていないロッド端部にロッドエンド等を取りつけるための端末用ジョイントです。ネジ部はM2.3、ロッドを差し込むパイプ部分の内径はφ2mmです。 ロッドとの取付は半田付けもしくは強力タイプのネジロック剤を使用します。  2個入     図面     ¥250 (税別)

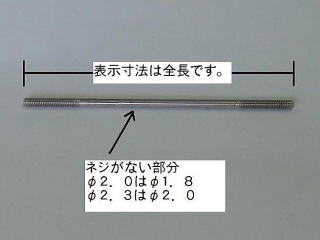

ご注意    SUSネジロッド類(M2.3は除く)M2.0の場合、¢M1.8のステンレス材でネジ部を転造加工してあり、硬質材のためネジ部径は¢2.0以上の仕上がり寸法になっております。よってロッドエンドのような相手がプラスチックならばねじ込み可能です。ちなみにM2.0 CAPボルト等は直径¢1.9なのでM2.0のナイロンナットが使用可能なのです。
